超导四极磁铁低温垂直测试平台研制成功
近日，超导四极磁铁低温垂直测试平台完成了系统集成和调试，并顺利完成了超导四极模型磁体的低温励磁和旋转线圈磁场测量，这标志着超导四极磁铁低温垂直测试平台研制成功。
超导四极磁铁低温垂直测试平台由中科院高能所加速器中心研制，它由低温液氦杜瓦、旋转线圈磁场测量系统、超导电源和失超保护系统等组成。杜瓦中间部位为常温隔离桶，旋转测量线圈垂直插入隔离桶中并与超导四极磁铁精确定位后，测量出超导四极磁铁各高阶磁场相对于主四极磁场的分量大小。
超导四极模型磁体是国内首次自主研制的超导四极磁体。磁场测量结果表明，励磁电流达到570A时，超导四极模型磁体的六极磁场分量为4.1×10-4，其它高阶磁场分量均在2.2×10-4以下。超导四极模型磁体磁场性能良好，表明了加速器中心掌握了超导四极磁体的磁场设计、线圈绕制和固化工艺等关键技术。
超导四极磁铁低温垂直测试平台是国内首个能完成超导四极磁铁低温旋转线圈磁场测量的装置，它还能兼顾超导多极磁铁、超导扭摆磁铁的低温垂直测试和磁场测量，为未来研制超导多极磁铁和超导扭摆磁铁奠定了基础。

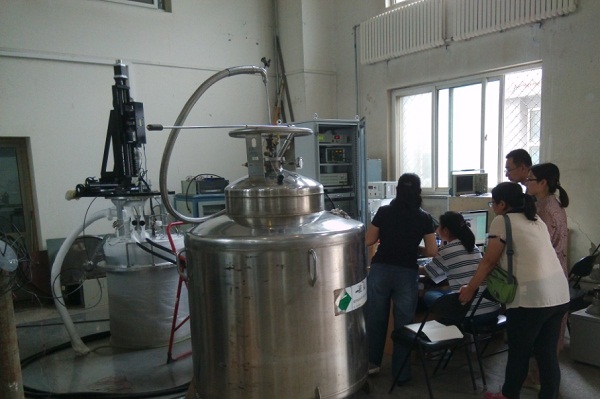

低温垂直测试现场

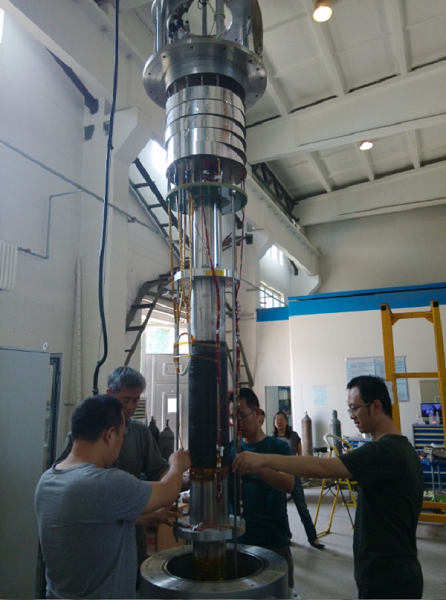

超导磁体吊装入杜瓦

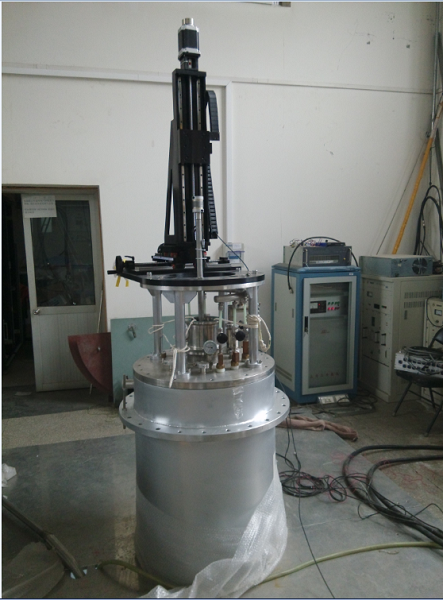

完成杜瓦、磁场测量系统与超导磁体总装
