科研狗吃螃蟹,有什么不一样?
2019-09-16 |文章来源: CTers(户金铭、张效梅、贠向玉等)| 浏览次数:  |

  中秋节吃螃蟹啦!大闸蟹、梭子蟹、河蟹、帝王蟹真是让人口水直流。

  古诗《寄文刚求蟹》(宋 张耒)有云:

  遥知涟水蟹,九月已经霜。

  筐实黄金重,螫肥白玉香。

  尘埃离故国,诗酒寄他乡。

  苦乏西来使,何缘至洛阳。

  吃不起XX湖的大闸蟹,来只河蟹解解馋还是可以滴。海鲜市场,走起~商贩们热情相迎,个个都说自家的螃蟹“筐实黄金重,螫肥白玉香”,谁说的是真的?长期潜伏在玉泉路19号乙的我懵了。就像盒子打开之前你永远不知道薛定谔的猫是死是活,螃蟹打开以前,我永远不知道它到底有没有黄。

  作为理工科的研究生,竟然没有查阅文献就来买螃蟹,看来科研素养和习惯还需要好好培养。不过科学严谨的态度还是要保持的,理论不够,数据来凑!我决定买一只回去先研究研究。选定了一家看着靠谱的商家,选定了一只看着靠谱的螃蟹,在商家不屑的表情还没消失前火速离开市场。

  回到实验室,看着我们最近才完成研制的“小动物活体能谱CT”设备,我有了底气!

  第一个吃螃蟹的是勇士,第一个用CT扫描螃蟹的是博士!

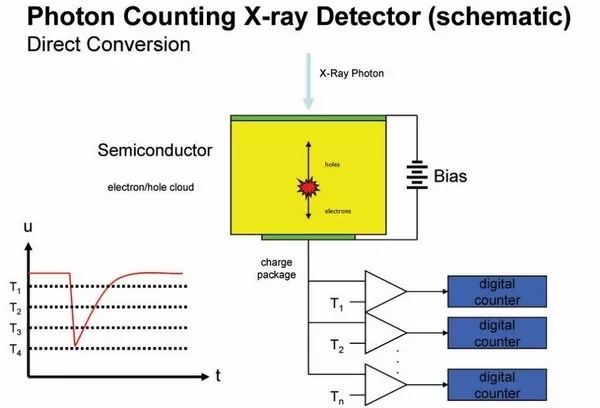

  我熟练地启动了实验室颜值最高的小动物能谱CT设备,开始扫描。期间我脑补了X射线光子一个个穿过螃蟹被探测器逐个转化成电荷、放大、成形、能量甄别、计数、数据采集的画面。

  几分钟后,当报警灯不再闪烁的时候,我知道我有了螃蟹的360度投影图。

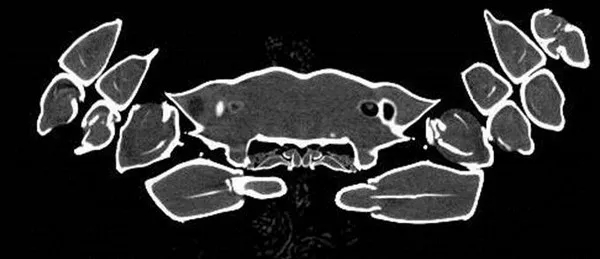

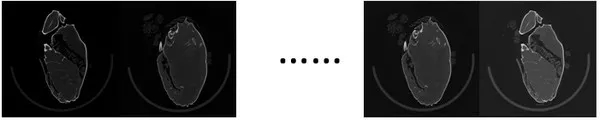

  一幅幅不同角度的螃蟹投影图,在傅里叶变换下变得面目全非,滤波反投影之后,一张张断层图跃然于屏幕之上。

  几百多张断层图,每一张里面都有螃蟹的味道,也有博士论文的味道。

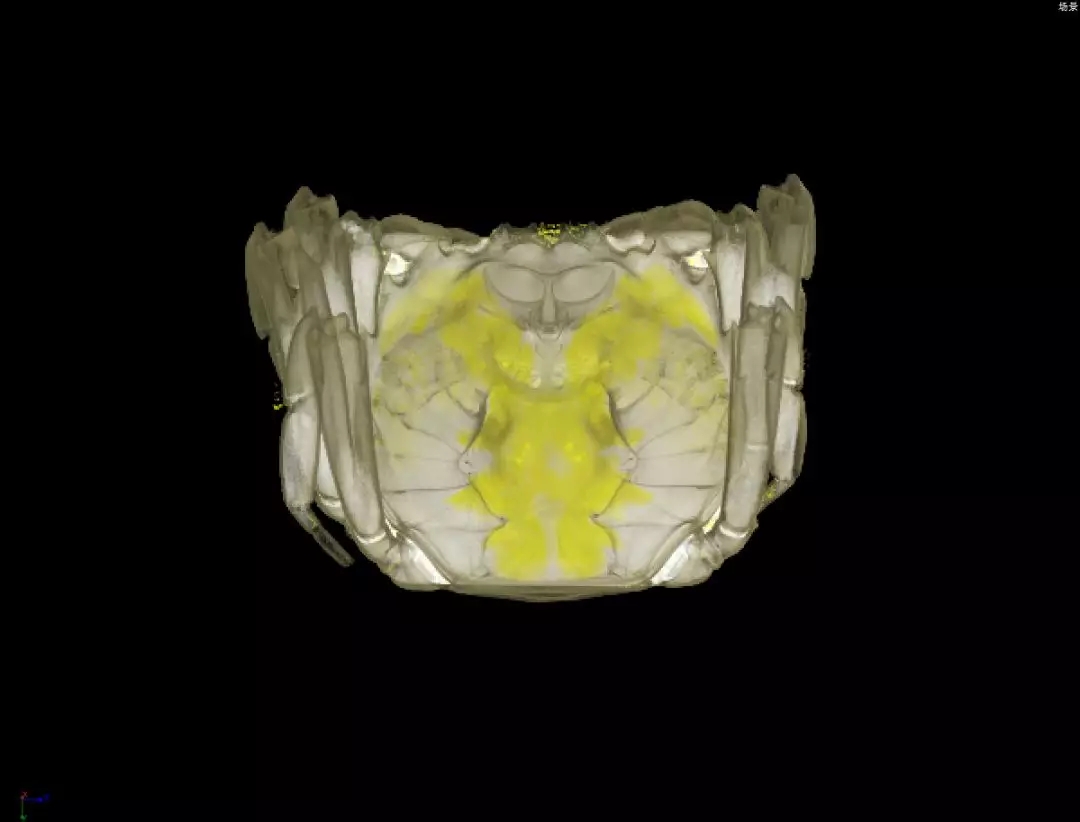

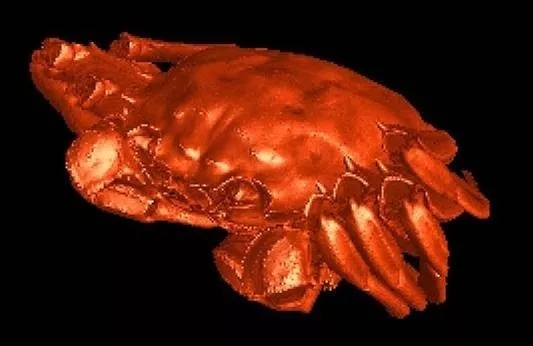

  三维可视化软件,把这些断层图重构成了一个三维图,还原了它原来的样子。然后,这个数字螃蟹就任由我摆布了!

  多阈值图像分割、多能谱物质分解、伪彩显示……一波猛操作!

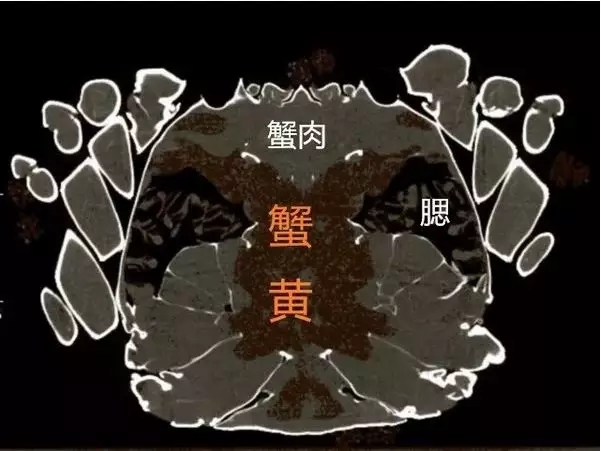

  大家最关心的一定是它的肉多不多,有没有蟹黄了?没问题!现在我们虚拟切开看看。

  蟹壳、蟹黄和蟹肉的有效原子序数和密度不同,在CT图像中的灰度不同,可以区分。而我们研发的光子计数型能谱CT更胜一筹,通过多能区扫描,还可以进行有效原子序数测量,进行物质分解,把蟹黄和蟹肉分得更清楚。

  实验数据表明,商家是良心商家,可以放心购买!

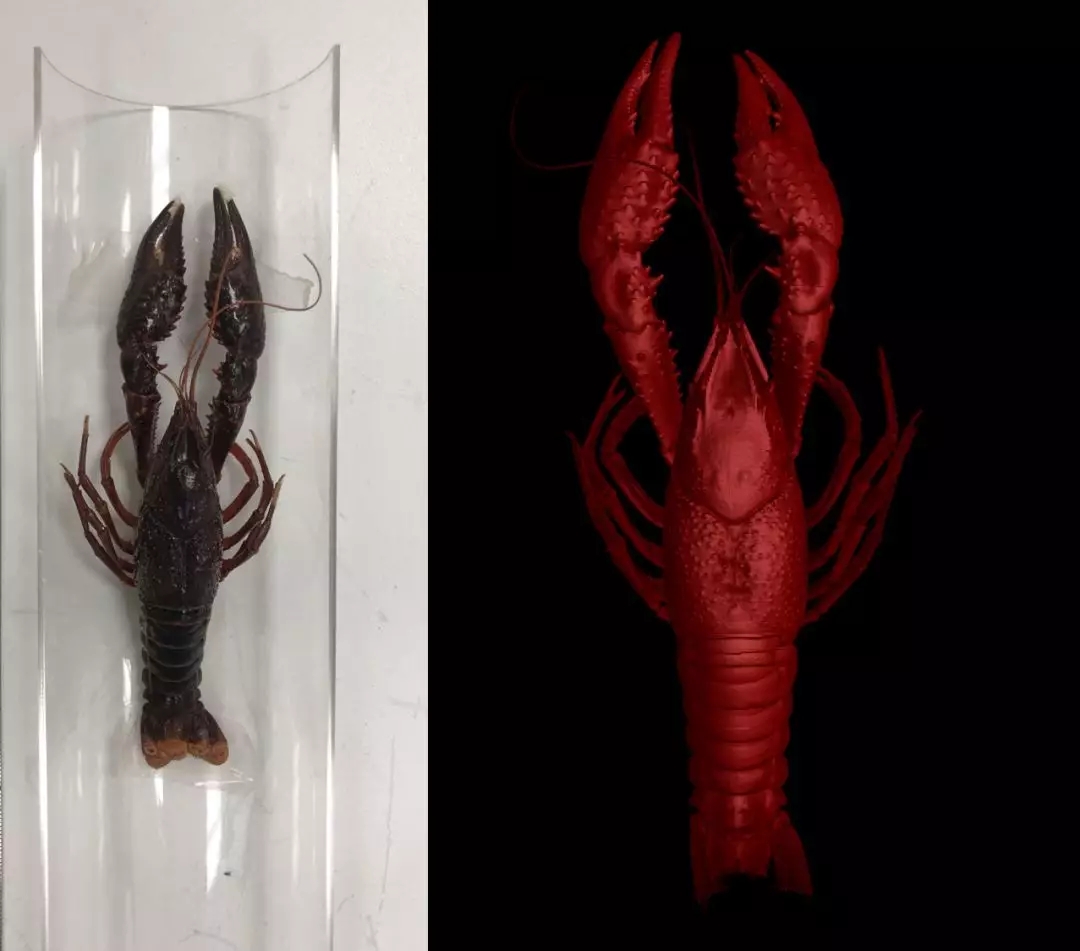

  除了螃蟹,小龙虾那么美味,也不能放过!

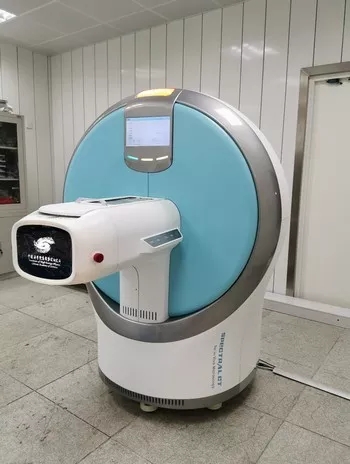

  你一定好奇,扫描螃蟹和龙虾的“小动物活体能谱CT”长啥样?

  当当当,真身show一下

“小动物活体能谱CT”由中国科学院科研装备研制项目支持,高能物理研究所核技术应用研究中心研制的CT成像设备

  设备采用了先进的光子计数能谱成像技术,结合能量权重成像以及K边成像等算法,能够有效区分不同软组织等衰减系数相近的物质,减少了伪影的产生。与传统积分型探测器相比,提高了CT重建图像的信噪比和对比度的同时,还可以进行物质分解和吸收边成像。

  当然,我们研制的设备可不是专门用来扫描螃蟹有没有黄的,它真正的用途是临床前研究,用于小型动物活体的扫描,在不需要处死实验动物的情况下,可以对其全身或者任意感兴趣区进行最高10微米分辨的三维扫描。

  来看看“小动物活体能谱CT”最近的应用成果。

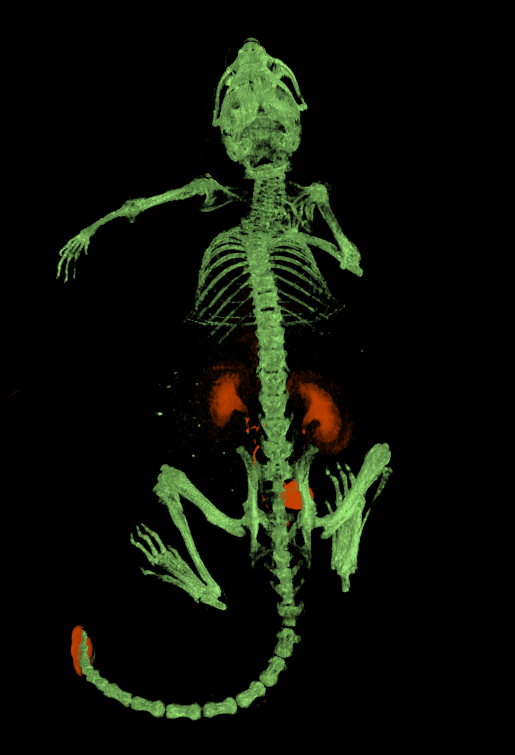

应用一:小鼠注射低浓度碘海醇后吸收边成像的结果,图中橙色为碘元素,绿色为骨骼

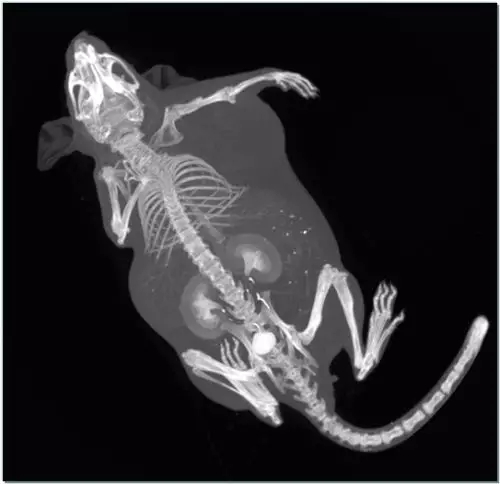

应用二:肿瘤模型鼠全身扫描(碘对比剂)

  欢迎大家来我们实验室体验!不说了,蒸螃蟹去了。

  吃螃蟹,科研狗真的不一样!
